Co znajduje się w środku klucza dynamometrycznego? Budowa i działanie mechanizmu krok po kroku

Dlaczego wnętrze klucza dynamometrycznego ma tak duże znaczenie?

Z zewnątrz większość modeli wygląda bardzo podobnie.

Długa rękojeść, głowica z grzechotką i skala regulacji.

To jednak wnętrze decyduje o:

• dokładności pomiaru momentu obrotowego,
• trwałości narzędzia,
• powtarzalności dokręcania,
• żywotności mechanizmu,
• komforcie pracy.

Im lepiej wykonane elementy wewnętrzne, tym większa precyzja oraz mniejsze ryzyko utraty kalibracji.

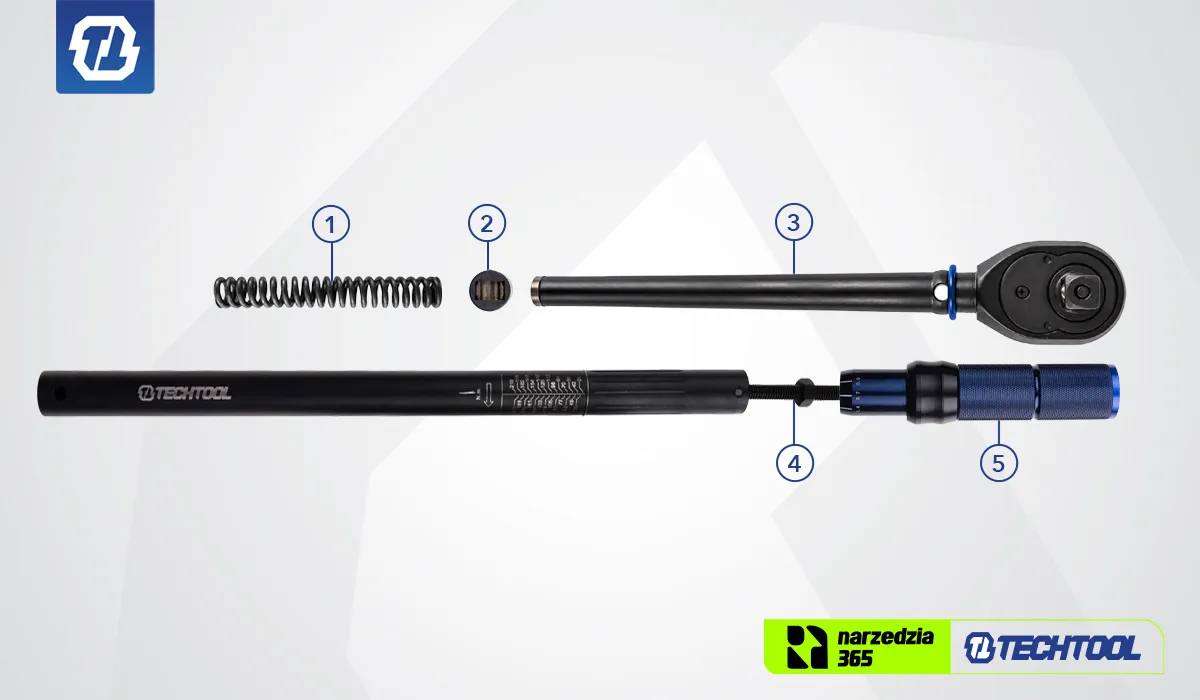

Co znajduje się w środku klucza dynamometrycznego?

W klasycznym kluczu dynamometrycznym typu Click można znaleźć kilka podstawowych elementów.

Najważniejsze części mechanizmu

• sprężyna regulacyjna – odpowiada za wartość ustawionego momentu,
• śruba regulacyjna – zmienia napięcie sprężyny podczas obracania rękojeści,
• mechanizm zwalniający – uwalnia nacisk po osiągnięciu zadanej wartości,
• zapadka lub kulka dociskowa – utrzymuje mechanizm w odpowiednim położeniu,
• grzechotka – umożliwia wygodne dokręcanie bez przekładania klucza,
• wrzeciono napędowe – przenosi moment na nasadkę.

Każdy z tych elementów pełni inną funkcję i dopiero ich współpraca pozwala uzyskać wysoką dokładność dokręcania.

Który element odpowiada za dokładność klucza?

Największy wpływ na dokładność ma sprężyna regulacyjna.

To właśnie ona decyduje, przy jakiej sile mechanizm zostanie zwolniony.

Obracając rękojeść:

• zwiększamy napięcie sprężyny,
• zmieniamy wartość momentu,
• przygotowujemy mechanizm do pracy.

Wbrew obiegowej opinii grzechotka nie odpowiada za dokładność pomiaru.

Jej zadaniem jest wyłącznie przenoszenie napędu.

Jak współpracują wszystkie elementy podczas dokręcania?

Dzięki temu cały układ działa całkowicie mechanicznie i nie wymaga zasilania.

Co dzieje się wewnątrz klucza podczas dokręcania?

Proces trwa zaledwie ułamek sekundy.

Można go jednak podzielić na kilka etapów.

1. Ustawienie momentu

Obracając rękojeść zmieniasz napięcie sprężyny.

Im większe napięcie, tym większy moment będzie wymagany do zwolnienia mechanizmu.

2. Przenoszenie siły

Podczas dokręcania siła trafia z rękojeści do głowicy.

Mechanizm pozostaje zablokowany przez sprężynę.

3. Osiągnięcie zadanego momentu

Po osiągnięciu ustawionej wartości nacisk pokonuje siłę sprężyny.

Mechanizm zwalniający wykonuje niewielki ruch.

4. Charakterystyczne kliknięcie

Powstaje wyczuwalne i słyszalne kliknięcie.

Jest to sygnał, że należy zakończyć dokręcanie.

Dlaczego profesjonalne klucze są bardziej precyzyjne?

Na dokładność wpływa nie tylko konstrukcja.

Ogromne znaczenie ma jakość wykonania elementów.

Profesjonalne modele posiadają:

• dokładniej obrabiane powierzchnie,
• lepiej dobrane sprężyny,
• mniejsze luzy mechaniczne,
• wyższą odporność na zużycie,
• stabilniejszą kalibrację.

To właśnie dlatego wysokiej klasy klucze dynamometryczne zachowują dokładność przez wiele lat intensywnej pracy.

Dlaczego nie warto rozbierać klucza dynamometrycznego?

Mechanizm jest fabrycznie ustawiony i skalibrowany.

Samodzielny demontaż może spowodować:

• utratę kalibracji,
• zmianę charakterystyki sprężyny,
• uszkodzenie elementów zwalniających,
• spadek dokładności pomiaru.

Jeżeli klucz wymaga naprawy lub kalibracji, najlepiej zlecić ją wyspecjalizowanemu serwisowi.

Jak dbać o elementy znajdujące się wewnątrz klucza?

Aby mechanizm działał prawidłowo przez wiele lat:

• nie przekraczaj maksymalnego momentu,
• nie używaj klucza do odkręcania zapieczonych śrub,
• po pracy ustaw minimalną wartość roboczą,
• przechowuj narzędzie w etui,
• chroń je przed upadkiem,
• regularnie wykonuj kalibrację.

Dzięki temu sprężyna i mechanizm zwalniający zachowają swoje właściwości przez długi czas.

Najważniejsze informacje w skrócie

• Sprężyna regulacyjna odpowiada za dokładność klucza.
• Grzechotka nie mierzy momentu obrotowego.
• Mechanizm zwalniający powoduje charakterystyczne kliknięcie.
• Wszystkie elementy współpracują całkowicie mechanicznie.
• Jakość wykonania wnętrza decyduje o trwałości narzędzia.

Wiesz już z czego składa się klucz dynamometryczny, jeśli interesuje Cię dlaczego klucz klika, sprawdź ten wpis Dlaczego klucz dynamometryczny klika? Wyjaśniamy mechanizm, który odpowiada za precyzyjne dokręcanie śrub

Wnioski

Choć z zewnątrz klucz dynamometryczny wygląda jak proste narzędzie, jego wnętrze kryje precyzyjny układ mechaniczny. To właśnie sprężyna regulacyjna, mechanizm zwalniający oraz zapadka odpowiadają za charakterystyczne kliknięcie i dokładne osiągnięcie ustawionego momentu obrotowego. Zrozumienie budowy klucza ułatwia jego prawidłowe użytkowanie, pozwala uniknąć błędów i wydłuża żywotność narzędzia.
